Inwestor, firma Rem Budex, zaprosił do wykonania instalacji telekomunikacyjnej firmę Diomar. Powstała przy ul. Sklepowej 22 instalacja jest zgodna z wymaganiami w zakresie instalacji telekomunikacyjnych (teletechnicznych) określonych w Warunkach Technicznych od czasu nowelizacji z lutego 2013 roku (Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 6 listopada 2012r., Dz. Ust. Poz.1289 z dnia 22.11.2012).
Tak wykonana instalacja umożliwia operatorowi telekomunikacyjnemu podłączanie każdego lokalu do szerokopasmowego Internetu i innych usług w prosty sposób oraz umożliwia niezależny odbiór w wysokiej jakości cyfrowych programów telewizyjnych i radiofonicznych rozpowszechnianych w sposób rozsiewczy naziemny i satelitarny.
Instalacja zawiera profesjonalne pole antenowe składające się z dwóch profesjonalnych anten satelitarnych 1,2 m oraz zespołu anten naziemnych wraz z ochroną odgromową i profesjonalnymi ogranicznikami przepięć zabezpieczającymi przed skutkami wyładowań atmosferycznych.

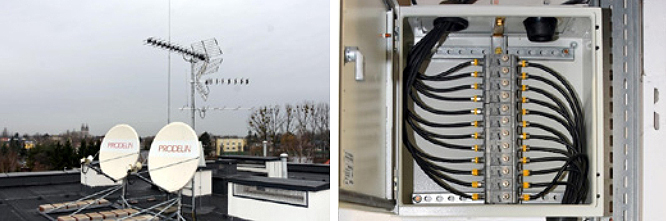

Fot. 1. Elementy instalacji teletechnicznej na osiedlu Sklepowa 22: a) pole antenowe, b) ograniczniki przepięć
Zintegrowane okablowanie teletechniczne zakończone Telekomunikacyjną Skrzynką Mieszkaniową, z wykorzystaniem kabli koncentrycznych ekranowanych w Klasie A oraz skrętki i światłowodu do każdego lokalu, zawiera:
Dzięki tak pomyślanej infrastrukturze mieszkańcy osiedla mają pełne prawo do swobodnego wyboru dostawcy szybkiego internetu czy telewizji kablowej, a także niezależnego korzystania z wysokiej jakości naziemnej telewizji cyfrowej DVB-T oraz programów nadawanych drogą satelitarną. Infrastruktura gwarantuje możliwość dostępu do każdego lokalu dużej liczby operatorów telekomunikacyjnych na zasadach równego dostępu.
Dowolny operator może świadczyć swoje usługi w technologii, jakiej używa obecnie i jakiej będzie używał w przyszłości. Dla mieszkańca budynku oznacza to, że może swobodnie wybierać pomiędzy ofertami różnych operatorów telekomunikacyjnych, a ponieważ wszystkie kable są już doprowadzone do mieszkania, nikt nie będzie niszczył klatki schodowej podczas instalacji jakiegokolwiek dodatkowego kabla. Każdy kolejny operator podłączy się do odpowiednich końcówek kabli abonenckich doprowadzonych ze wszystkich mieszkań do węzła telekomunikacyjnego (Punktu Styku).
W garażu zainstalowane są węzły dystrybucyjne (Punkty Styku) w dwóch szafach Rack 19”, wykorzystujące systemy multiswitchowe, które umożliwiają pełny dostęp do sygnałów satelitarnych z dwóch najbardziej popularnych satelitów: HotBird-a i Astry oraz sygnałów cyfrowej telewizji naziemnej DVB-T i radia. Ułatwią one podłączenie się do węzła dystrybucyjnego wielu operatorom kablowym oraz integrację z instalacjami telekomunikacyjnymi i domofonowymi. Dla usprawnienia wykonywania instalacji spełniających te wymagania zainstalowano system RACK-SAT, który jest kompletnym i funkcjonalnym Punktem Styku (punkt kolokacji urządzeń) umożliwiającym podłączenie sieci publicznej, pola antenowego oraz okablowania budynkowego.
Dzięki tej zbiorowej instalacji telewizyjnej można odbierać ponad 200 kanałów TV w j. polskim, w tym ponad 50 w jakości HD oraz 450 bezpłatnych stacji z całego świata. Dostęp do bogatej oferty polskich kanałów TV możliwy jest za pośrednictwem operatorów płatnej TV w Polsce: CANAL+, Cyfrowego Polsatu, UPC, Orange… Oznacza to, że polskie platformy satelitarne mają taką samą możliwość dotarcia z własnymi ofertami programowymi do mieszkańców tych budynków jak inni operatorzy telekomunikacyjni, a mieszkańcy zyskują możliwość szerszego wyboru pomiędzy tymi ofertami.

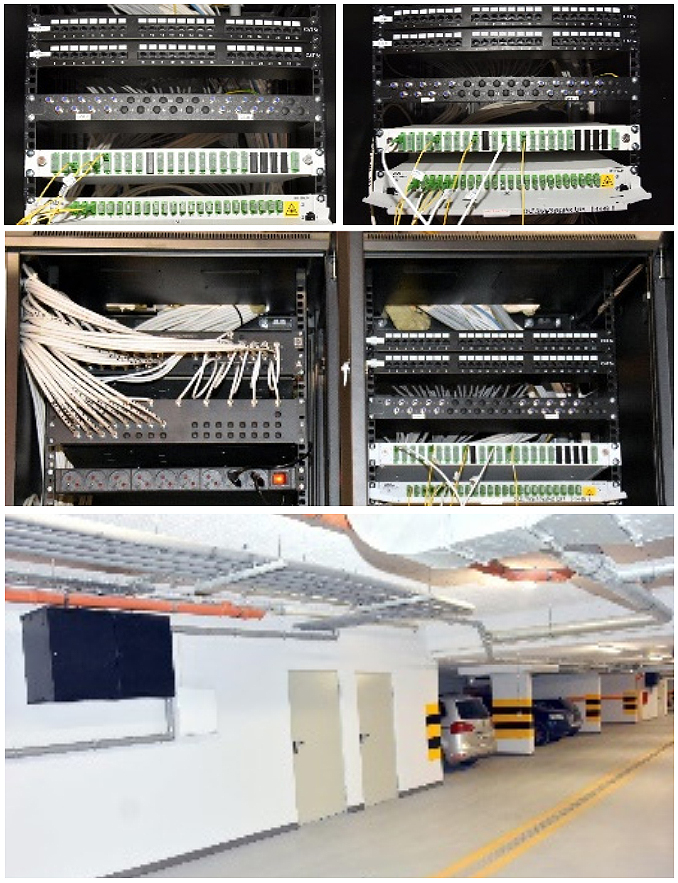

Fot. 2. Punkty styku zainstalowane w garażach na osiedlu Sklepowa 22
Wykonana instalacja teletechniczna daje możliwość wyboru techniki przekazu sygnałów ze zbiorowej instalacji telewizyjnej. W każdym lokalu mieszkalnym jest dedykowana skrzynka teletechniczna (TSM), w której można zainstalować dodatkowe urządzenia przetwarzające sygnały światłowodowe czy też rozdzielające sygnały telewizyjne, router do Internetu lub inne urządzenia związane z domową siecią teletechniczną. Z każdego pokoju oraz salonu zostały doprowadzone do TSM w przedpokoju po dwa kable współosiowe i dwie skrętki 5e. Wystarczy podłączyć do zainstalowanych gniazd telewizor, dekoder satelitarny lub kablowy, komputer itp. a następnie w domowym zaciszu cieszyć się dostępem do nowoczesnej telekomunikacji
Zaprojektowana i wykonana przez Diomar instalacja telekomunikacyjna zdobyła pierwsze miejsce w ramach Konkursu "Budynek Mazowsza Roku 2019 z najlepszą instalacją teletechniczną" organizowanego przez Stowarzyszenie Teletechników Polskich XXI. Nagrodę przyznano inwestorowi – firmie REM-BUDEX za wzorowo zaprojektowaną i wykonaną w wysokim standardzie instalację teletechniczną. Jak podano, zgłoszony kompleks budynków został wyposażony w nadmiarową instalację teletechniczną, umożliwiającą świadczenie usług przez czterech różnych operatorów.

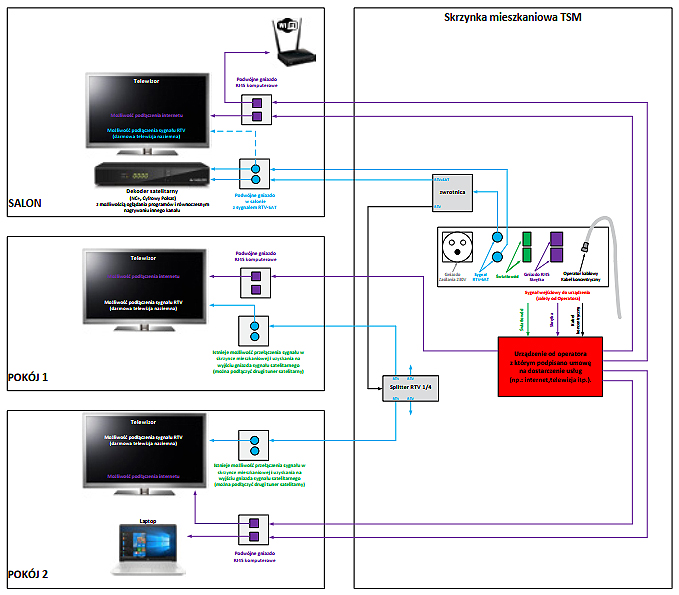

Rys. 1. Instalacja teletechniczna w mieszkaniach na osiedlu przy ul. Sklepowej 22

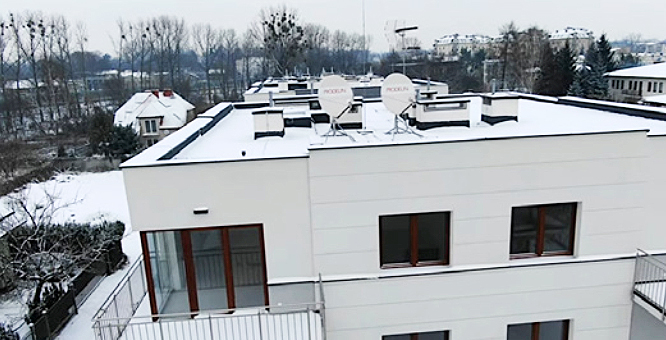

Fot. 3. Pole antenowe na budynku w osiedlu Sklepowa 22 (kliknij, aby obejrzeć film!)
Diomar dysponuje wieloletnim doświadczeniem w zakresie profesjonalnych instalacji teletechnicznych. Świadczy o tym największy system multiswitchowy w Europie pracujący bezawaryjnie od ponad 4 lat dla potrzeb produkcji tunerów/dekoderów firmy Samsung w budynku Warsaw SPIRE, podobnie jak bardzo duży system multiswitchowy pracujący przy Al. Jerozolimskich 100 w budynku biurowym TIVO oraz dla fabryki dekoderów Cyfrowego Polsatu. Niewiele mniejsze instalacje multiswitchowe służą mieszkańcom w zespole budynków Qbik przy ul. Woronicza w Warszawie, w wieżowcu Sky Tower we Wrocławiu i wiele innych. Więcej informacji na temat produktów oraz przykładowe fotoreferencje umieszczone są na stronie firmowej.
Kolejna, siódma już, edycja targów Poznań Media EXPO – Forum technologii cyfrowych, odbyła się w dniach 25-28 kwietnia 2016 roku i towarzyszyła Międzynarodowym Targom Zabezpieczeń SECUREX 2016.
Poznań Media EXPO to jedyne w Polsce Targi poświęcone instalacjom teletechnicznym w budynkach – nowym rozwiązaniom, sytuacji prawnej oraz praktycznym aspektom projektowania i wykonywania instalacji telekomunikacyjnych. W świetle coraz bardziej zintegrowanej konstrukcji nowoczesnych, inteligentnych domów, coraz ważniejsza staje się korelacja pomiędzy wszelkiego typu instalacjami: elektryczną, telekomunikacyjną, alarmową, przeciwpożarową, odgromową, domofonową... Konieczna jest więc szersza oraz bardziej efektywna współpraca pomiędzy specjalistami różnych branż.
Otwarcie PME 2016

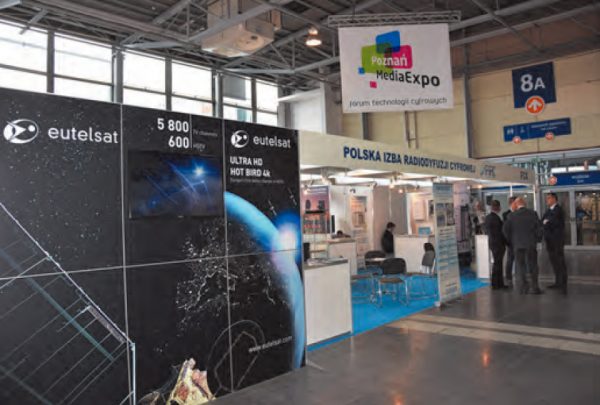

Wychodząc naprzeciw oczekiwaniom odbiorców, Polska Izba Radiodyfuzji Cyfrowej, patron branżowy Targów Poznań Media EXPO, przygotowała Warsztaty dla inwestorów, projektantów, deweloperów oraz przede wszystkim – techników i inspektorów nadzoru, na których omówione zostały różne aspekty nowoczesnych instalacji telekomunikacyjnych wraz z ochroną przed przepięciami i odgromową. Głównym Sponsorem Warsztatów oraz przestrzeni PIRC była firma Eutelsat.
Podczas otwarcia PME 2016, Wiceprezes Polskiej Izby Radiodyfuzji Cyfrowej Wojciech Sosiński, podziękował Firmie Eutelsat za znaczący wkład finansowy w promowaniu zalet Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 6 listopada 2012r. (Dz. Ust. Poz.1289 z dnia 22.11.2012) i organizację Targów PME 2016 oraz słuchaczom za liczne przybycie na warsztaty „Instalacje teletechniczne”. W ramach warsztatów firma DIOMAR przedstawiła „Zasady projektowania i budowy systemów instalacji teletechnicznych” oraz „Przykładowe rozwiązania ochrony odgromowej pól antenowych i ochrony przed przepięciami instalacji teletechnicznych”.

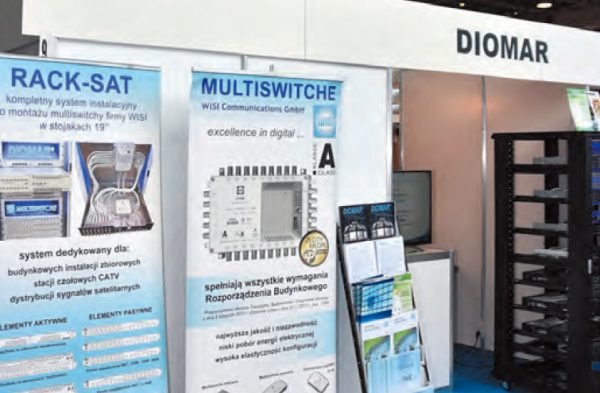

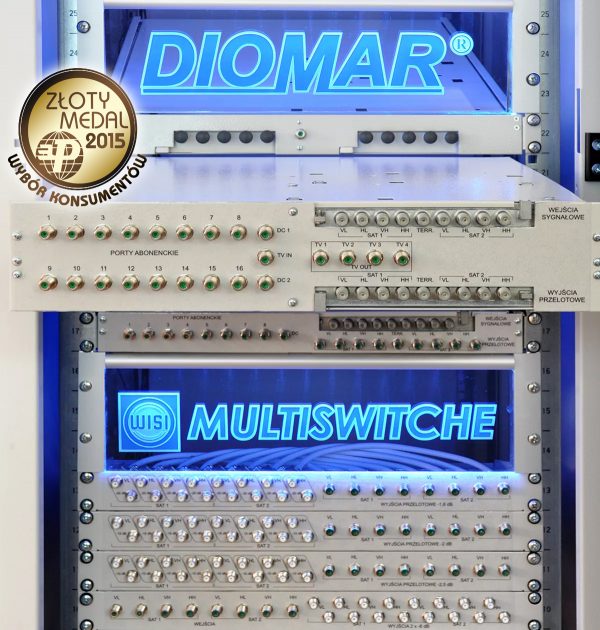

Ponadto firma DIOMAR zaprezentowała innowacyjny System RACK-SAT, który jest kompletnym i funkcjonalnym Punktem Styku (punkt kolokacji urządzeń), umożliwiającym podłączenie sieci publicznej, pola antenowego oraz okablowania budynkowego.

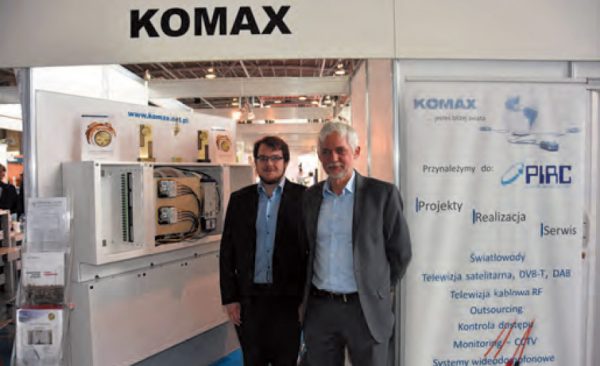

KOMAX prezentuje Rozporządzenie Budynkowe
System znakomicie usprawnia wykonywanie instalacji zbiorowych, spełniających wymagania techniczne określone w Rozporządzeniu Budynkowym obowiązującym od 23 lutego 2013 r.
Firma KOMAX podzieliła się spostrzeżeniami „Jak inwestorzy realizują zapisy Rozporządzenia budynkowego (Dz.Ust. 1289 z dnia 22.11.2012) – sytuacja w 3 lata po wejściu w życie przepisów”, prezentując jednocześnie Punkt Styku do montażu naściennego.
Firma FCA przeprowadziła szkolenie w zakresie „Pomiarów w optycznej sieci wewnątrz-budynkowej – aspekty praktyczne” oraz „Światłowodowych systemów monitorowania i zabezpieczania infrastruktury i obiektów teletechnicznych oraz użyteczności publicznej”.

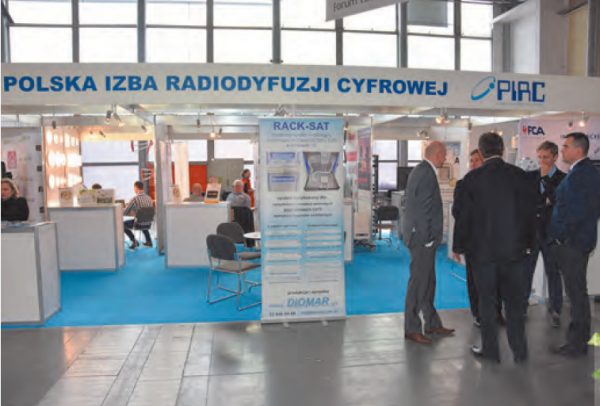

Podczas warsztatów oraz na stoisku PIRC rozdawane były, opracowane wspólnie przez kilkunastu Ekspertów PIRC, „Wytyczne do projektowania i budowy instalacji TV, TV-SAT, LAN i FTTH w budynkach wielorodzinnych, zgodnie z nowelizacją Rozporządzenia w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie Dz. Ust. Poz. 1289 z dnia 22.11.2012 r.”. Dokument ten można również pobrać bezpłatnie ze strony PIRC.
Podczas tegorocznej edycji Targów Poznań Media EXPO po raz kolejny zostały przyznane Złote Medale dla najlepszych produktów. W tym roku Medale zdobyły firmy:
Złoty Medal 2016 – Wybór Konsumentów zdobył dekoder EVOBOX PVR Cyfrowego Polsatu uzyskując ponad 75% wszystkich głosów.
Była to rekordowa edycja targów SECUREX oraz Poznań Media EXPO, którym towarzyszyły również Międzynarodowe Targi Instalacyjne Instalacje, Międzynarodowe Targi Ochrony Pracy, Pożarnictwa i Ratownictwa Sawo, Targi Ciepła Systemowego – w sumie swoją ofertę zaprezentowało ponad 800 wystawców, a udział w targach wzięło prawie 30 tysięcy uczestników.
Pełny tekst podziękowań oraz fotorelacja i materiały pokonferencyjne są umieszczone na stronie PIRC.
Firmy zrzeszone w PIRC prezentują rozwiązania zgodne z Rozporządzeniem Budynkowym

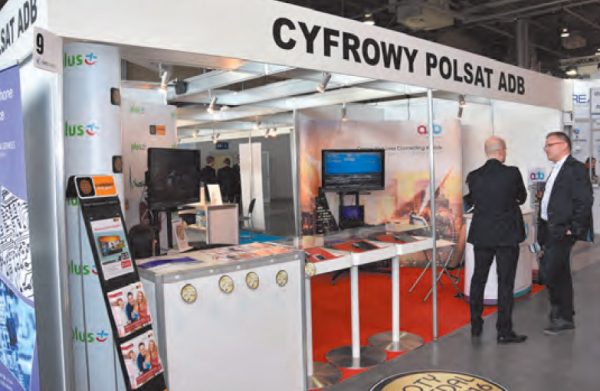

Cyfrowy Polsat prezentuje dekoder EVOBOX PVR
